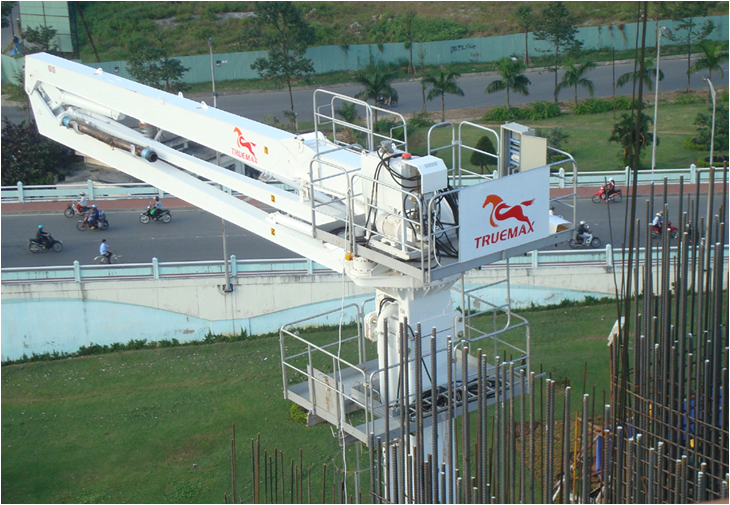

模架液壓布料機臂架分為三節，R型，全液壓驅動，折疊、展開靈活，小臂轉動角度大，布料范圍廣。臂架結構采用高強度鋼板制作，強度大，自重輕。
整機采用模塊化設計，且模塊之間采用銷軸快速鏈接，拆裝方便，運輸快捷。
可選擇無線遙控或有線遙控操作方式，操作輕松方便。
隨爬升模架一起爬升，減少爬升工作量，提高效率。
液壓電氣元件采用國內外知名品牌，性能穩定。
型 號
HG24BM-3R
砼輸送管規格(外徑×壁厚)（mm×mm）
Φ133×4.5
砼軟管規格(內徑×長度)（″×mm）
5″×3000
布料半徑 (m)
24
獨立高度(至臂根鉸點) (m)
4.2
三節液壓卷折式
一節臂
9.4m
二節臂
7.9m
三節臂
6.7m
臂架轉角
0°～90°
0°～180°
0°～220°
回轉范圍 (°)
360
電機功率 (kW)
7.5
液壓系統壓力 (MPa)
28
液壓油牌號
HM46抗磨液壓油
操作方式
1.有線遙控
2.無線遙控
電源
380V/50Hz
風速
布料
≤13.8m/s
安裝
≤7.9m/s
工作溫度
-20～48℃
