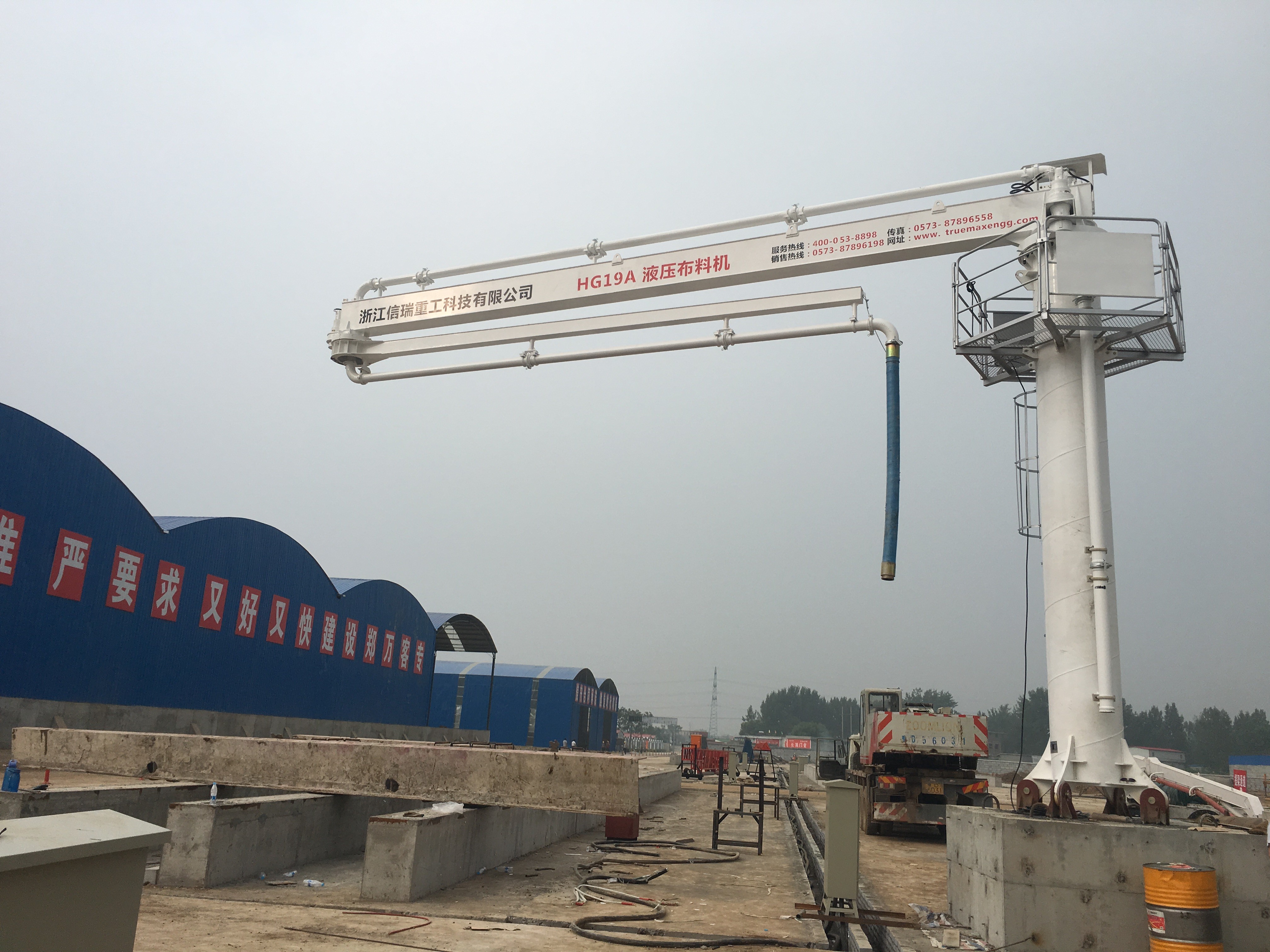

HG19AG混凝土布料機電氣系統由油泵電機、電控柜、有線遙控器、無線遙控器及電磁閥接線盒等部分組成。

油泵電機為布料機的液壓油泵提供動力。

1 電控柜內部有相序保護回路、供電保護回路、直流供電回路、油泵電機驅動控制回路及電磁閥驅動控制回路。

2 操作控制分有線遙控和無線遙控兩種模式。有線遙控盒通過控制電纜與布料機電控柜相聯，操作其面板上的各種開關，可以對布料機進行控制。

3無線遙控系統包括兩部分,一是發射器，其操作面板上有布料機的左右回轉、大、中、小臂上下運動以及緊急停車等功能的按鈕，供作業人員操縱用；二是接收盒，它接收發射系統送出的操作指令并輸出相應的繼電器開關信號，以控制布料機的各種動作，其AC22OV電源由電控柜提供。在無線遙控模式下，發射器將操作指令轉換成無線信號并發射，接收盒接收并解碼發射的無線信號，執行相應的輸出；接收盒通過電纜與布料機電控柜相聯。
