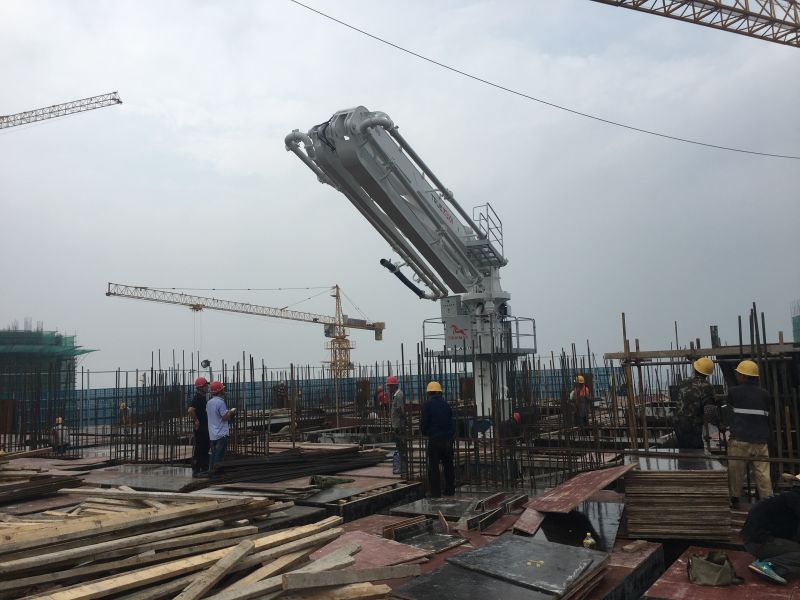

33米電梯井內爬布料機在一款利用電梯井孔洞進行安裝液壓布料機的方式，與其它安裝不同的是無需另辟蹊徑，利于電梯井現有的孔洞，因此目前比較常見的安裝方式之一。
主要參數
型 號 | HG33A-4R | |
布料半徑 (m) | 32.44 | |
獨立高度(至臂根鉸點) (m) | 22.6 | |
回轉范圍 (°) | 360 | |
電機功率 (kW) | 22 | |
液壓系統壓力 (MPa) | 30 | |
液壓油牌號 | HM46抗磨液壓油 | |
臂架長度 | 一節臂 | 9.51 |
二節臂 | 7.56 | |
三節臂 | 7.65 | |
四節臂 | 7.72 | |
臂架轉角 | 一節臂 | 0°～86° |
二節臂 | 0°～180° | |
三節臂 | 0°～180° | |
四節臂 | 0°～180° | |
內爬框間距 (m) | 爬升 | 3.0～4.2 |
布料 | 6.0～8.4 | |
待機 | ||
砼輸送管規格(外徑×壁厚)（mm×mm） | Φ133×4.5 | |
砼軟管規格(內徑×長度)（″×mm） | 5″×3000 | |
操作方式 | 1.有線遙控 2.無線遙控 | |
電源 | 380V/50Hz | |
風速 | 布料 | ≤13.8m/s |
爬升 | ≤7.9m/s | |
工作溫度 | -20～48℃ | |
