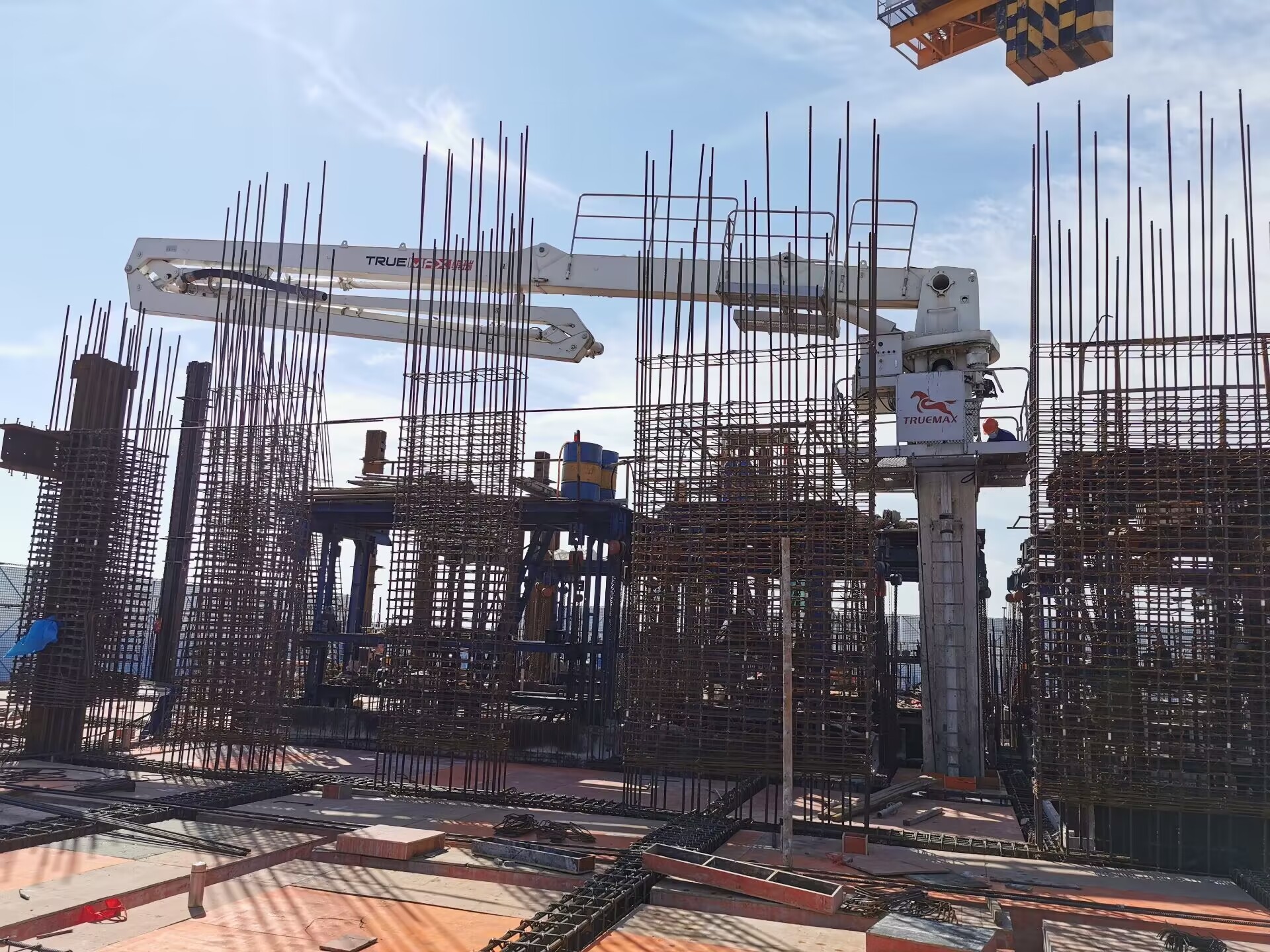

內爬布料機的臂架為R型，全液壓驅動，折疊、展開靈活，布料范圍廣。臂架結構采用高強度鋼板制作，強度大，自重輕。
型 號 | HG32A-3R-II | |
布料半徑 (m) | 31.7 | |
獨立高度(至臂根鉸點) (m) | 21.3 | |
回轉范圍 (°) | 360 | |
電機功率 (kW) | 11 | |
液壓系統壓力 (MPa) | 28 | |
液壓油牌號 | HM46抗磨液壓油 | |
臂架長度 | 一節臂 | 14.5 |
二節臂 | 9.2 | |
三節臂 | 8.0 | |
臂架轉角 | 一節臂 | 0°～86° |
二節臂 | 0°～180° | |
三節臂 | 0°～180° | |
內爬框間距 (m) | 爬升 | 3 |
布料 | 6 | |
待機 | ||
砼輸送管規格(外徑×壁厚)（mm×mm） | Φ133×4.5 | |
砼軟管規格(內徑×長度)（″×mm） | 5″×3000 | |
操作方式 | 1.有線遙控 2.無線遙控 | |
電源 | 380V/50Hz | |
風速 | 布料 | ≤13.8m/s |
爬升 | ≤7.9m/s | |
配重 | 無 | |
吊裝單元重量 | 4100 | |
整機總重 | 18050 | |
工作溫度 | -20～48℃ | |
產品特點
（1）臂架為R型，全液壓驅動，折疊、展開靈活，布料范圍廣。臂架結構采用高強度鋼板制作，強度大，自重輕。
（2）配備無線遙控和有線遙控操作方式，操作輕松方便。并且在某個遙控器出現故障，或無線遙控器受到信號干擾時，可采用另一種遙控器，保證施工不受影響。
（3）內爬方式有樓面內爬和電梯井內爬兩種，用戶可根據自己的需要選擇，滿足了不同工地的使用需求。整機爬升采用自帶的頂升裝置頂升，省時省力。
（4）主要電氣、液壓元器件采用國際知名品牌，質量穩定可靠。
（5）整機重量輕，至少比同行廠家的布料機輕2～3噸以上，減輕了用戶樓面承
載的負擔。
（6）液壓泵站和電控柜集成在下支座上，不僅實現了模塊化設計，而且避免了在工地用戶自己接管接線的狀況，不僅減少了故障率，而且也方便安裝。
（7）液壓管路需現場連接的部位，采用了快速連接接頭，不僅使安裝方便快捷，也避免出現漏油的情況。
（8）對油箱容積進行了優化設計，為客戶后期保養，更換液壓油節省了很多成
本。
（9）吊裝單元的重量大大減輕，降低了對工地塔機的吊重要求，適應范圍更廣。
（10）部件設計結構緊湊，發貨單元方便集裝箱運輸，大大降低了運輸成本。
（11）不帶平衡重，布料機安裝布置靈活，減小了工地空間限制，減輕了整機重
量，有利于樓面承載。
